【導讀】在工業4.0與智能制造浪潮的推動下，現代生產車間正加速向數字化、網絡化轉型。然而，在實際的自動化升級過程中，異構網絡協議并存的現象屢見不鮮：底層執行單元如電機、傳感器及變頻器往往依托高實時性的CAN總線進行本地控制，而上層中央PLC與SCADA監控系統則多沿用成熟的Modbus RTU協議進行集中管理。這種協議層面的“語言不通”，極易在車間內部形成數據孤島，導致關鍵生產數據無法實時上傳、控制指令難以精準下發，嚴重制約了集中監控、統一調度及故障預警功能的實現。
二、方案部署

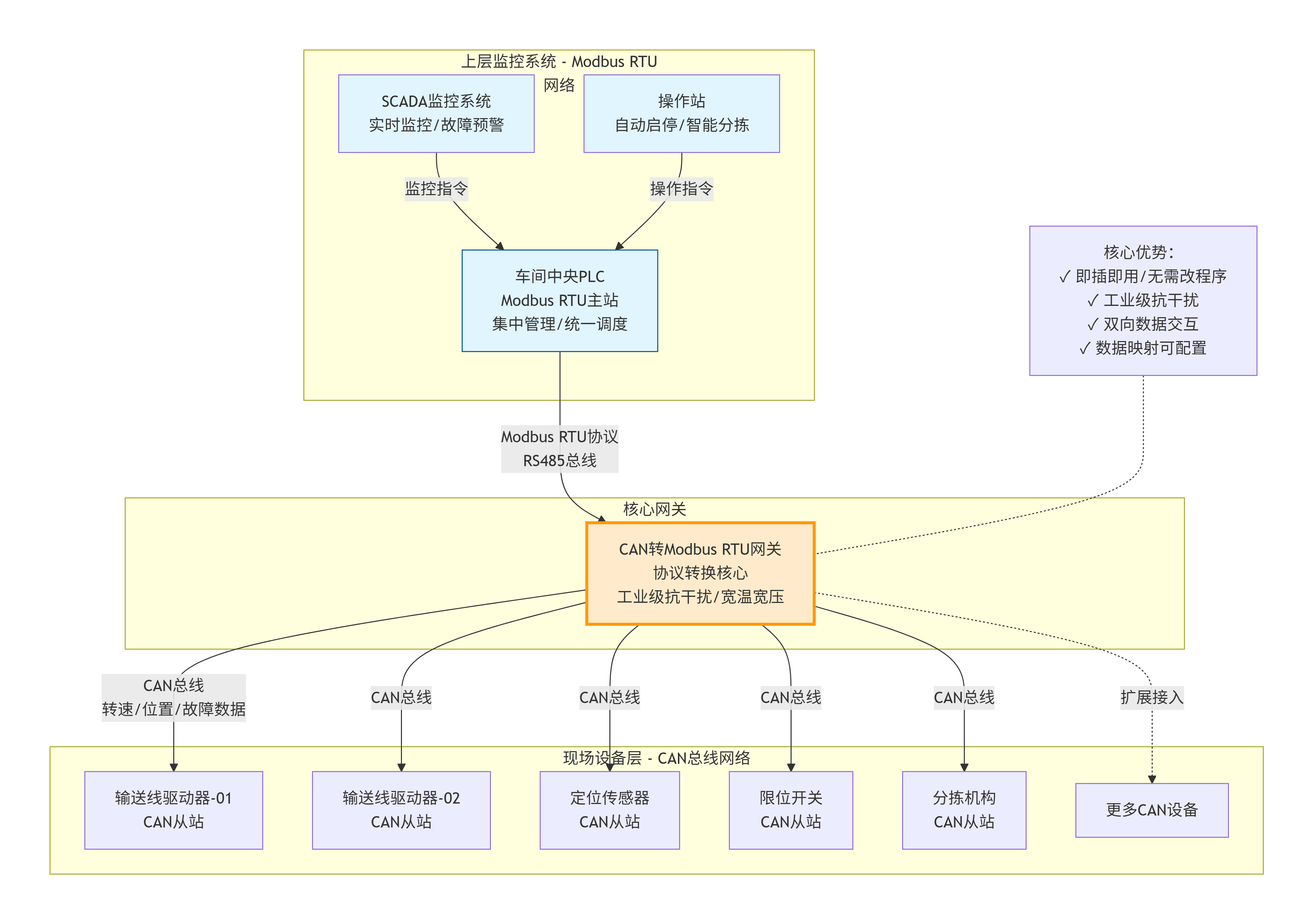

為打通現場設備與上層系統的通訊壁壘，項目采用 CAN 轉 Modbus RTU 網關進行協議轉換，實現兩類總線的無縫對接。具體部署如下：
1. 安裝位置：網關安裝在現場電氣控制柜內，貼近現場 CAN 設備，縮短通訊線路長度，減少線路損耗與信號干擾，有效提升通訊穩定性。
2. 接口連接：CAN 接口接入輸送線驅動器、定位傳感器、限位開關等 CAN 從站設備，實時采集設備運行參數與狀態信號；RS485 接口接入車間 PLC 系統，網關作為 Modbus RTU 從站向上層系統提供標準化、可直接讀取的數據。
3. 參數配置：通過網關專屬配置軟件，完成波特率、終端電阻、數據映射等關鍵參數設置，將原始 CAN 報文解析為標準 Modbus 寄存器數據，同時支持上層系統下發控制指令，實現數據上傳與指令下發的雙向穩定交互。
三、應用效果與適配場景
1. 部署優勢：方案部署簡單便捷，無需更改原有設備程序與現場布線，即插即用即可快速完成系統改造，大幅縮短項目工期，同時降低改造與后期維護成本。
2. 運行保障：工業網關采用工業級硬件設計，具備寬溫、寬壓、強抗干擾能力，可適應車間電磁環境復雜、設備連續長時間運行的工況，確保通訊長期穩定，無丟包、無中斷。
3. 效益提升：投入使用后，中央控制系統可實時監控輸送線運行速度、物料位置、設備故障狀態等關鍵信息，實現自動啟停、智能分揀、異常報警等自動化功能。系統響應迅速，數據傳輸可靠，大幅提升車間自動化管控水平，減少人工巡檢頻次，顯著提高生產效率，同時為設備預防性維護提供精準、完整的數據支撐。
4. 適配場景：該方案通用性強，不僅適用于汽車零部件生產線，還可廣泛應用于 3C 電子、食品包裝、五金加工等各類自動化生產線場景，滿足現場 CAN 設備與上層 Modbus RTU 系統之間穩定、高效的通訊互聯需求。
采用CAN轉Modbus RTU網關作為協議轉換核心，是解決智能工廠中異構總線通訊難題的高效途徑。該方案憑借“即插即用”的部署優勢，在不改變原有設備程序與現場布線的前提下，成功實現了底層CAN設備與上層Modbus RTU系統的無縫對接，不僅大幅縮短了項目工期并降低了改造成本，更通過工業級硬件設計確保了在復雜電磁環境下的長期穩定運行。應用實踐證明，該方案有效打通了數據孤島，使中央控制系統能夠實時監控關鍵運行參數并下發精準指令，顯著提升了車間的自動化管控水平與生產效率，同時為設備的預防性維護提供了堅實的數據支撐。
