【導讀】本文為大家講解的是一款觸摸式防盜報警器電路設計，該電路是由整流濾波電路、觸摸金屬片M、單穩態觸發器、聲音模擬電路、音頻功率放大電路等組成。效果比普通的防盜報警器要好，具體的電路設計請看下文。

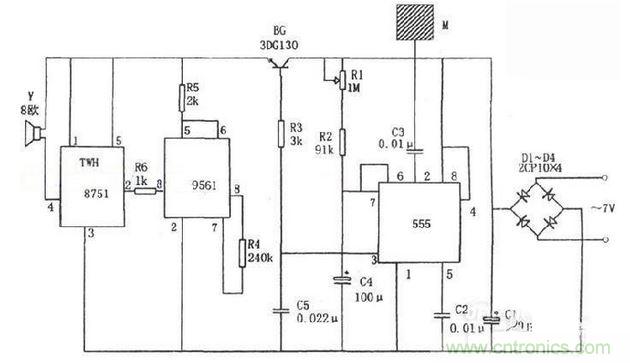

觸摸式防盜報警電路由整流濾波電路、觸摸金屬片M、單穩態觸發器、聲音模擬電路、音頻功率放大電路等組成。電路中時基電路555和R1、R2、C4構成單穩態觸發器，其輸入信號即為由手觸摸金屬片M時的經過C3的觸發信號，它由②腳輸入，相應電路變成暫穩態，并由3腳輸出高電平。該高電平使BG管導通，從而又使后面電路的工作電源被接通。
四音響模擬集成電路KD-9561與R6、C4、TWH8751和揚聲器Y組成警笛報警電路。當芯片的電源電路接通后，其3腳將輸出警笛信號，經過TWH8751放大后推動揚聲器發出“嗚哇”的警笛聲。經過一段時間（時間長短由R1、R2和C4來決定，一般幾十秒到幾分鐘）后，555轉入穩態，其③腳輸出的低電平使BG管截止，其后面的電源回路被切斷，停止工作，警笛聲停止。此后，報警器又重新處于預報狀態。
圖中芯片TWH8751為功率開關集成電路，以放大音頻功率，使報警警笛聲更響。
