導讀：ADE7816是一款單芯片電能計量前端(AFE)，可用于監測高達六個電路的功耗和電能質量。該器件針對數據中心配電單元、能量監測管理系統以及多通道電表而設計。這款新型AFE能夠測量1個電壓通道和最多6個電流通道，從而為各電路提供高精度電能使用和電源質量數據。
ADI推出的ADE7816是一款單芯片電能計量前端(AFE)，可用于監測高達六個電路的功耗和電能質量。該器件針對數據中心配電單元、能量監測管理系統以及多通道電表而設計。這款新型AFE能夠測量1個電壓通道和最多6個電流通道，從而為各電路提供高精度電能使用和電源質量數據。
[member]
ADE7816支持與標準微控制器接口，因此特別適合需要更大的處理器靈活性和更多外設選項的應用，這是固定配置的片上系統(SoC)器件所無法提供的。

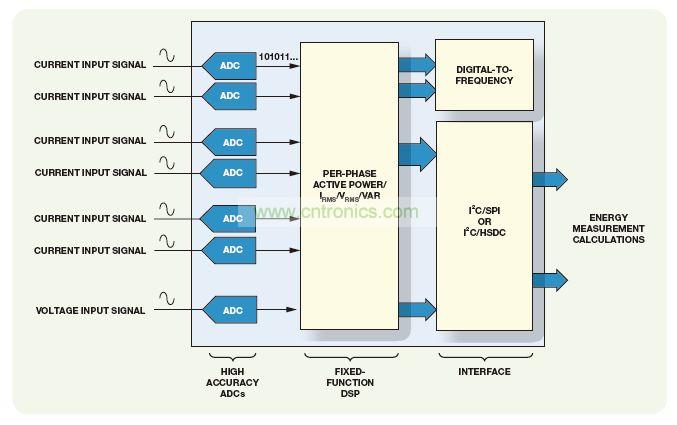

ADI簡化功能框圖
型ADC和一個高精度電能計量?jī)?nèi)核。六個電流輸入通道允許同時測量多個負載。電壓通道和各電流通道都具有完整的信號路徑，支持全范圍測量。各輸入通道均支持靈活的增益級，因此該器件適合與各種電流傳感器一起使用，如電流變壓器(CT)和羅氏線圈。該器件包含6個片內數字積分器為使用羅氏線圈傳感器提供了便利。ADE7816允許用戶通過SPI或I2C接口訪問片內計量寄存器。專用高速數據采集(HSDC)端口可以與I2C配合使用，以訪問實時ADC輸出信息。通過兩個外部中斷引腳IRQ0和IRQ1可以獲得全面的電能質量信息，如過流、過壓、峰值和驟降檢測等。ADE7816電能計量IC采用3.3 V電源供電，提供40引腳LFCSP無鉛封裝。

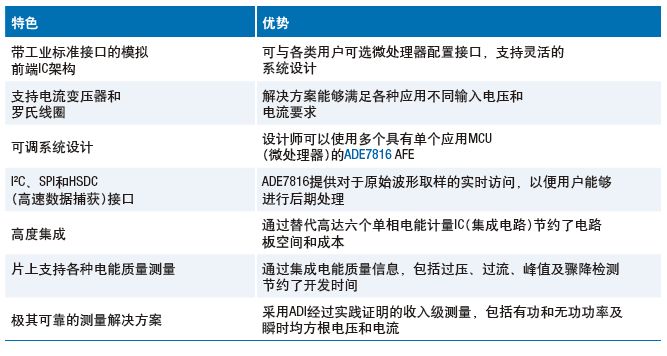

特性和優勢
