【導讀】3月23日，Power Integrations公司憑借全新的TOPSwitchGaN?系列IC徹底打破了這一行業瓶頸。通過將突破性的PowiGaN?技術與成熟的TOPSwitch?架構深度融合，該公司成功將反激變換器的功率范圍史無前例地擴展至440W。這一創新不僅實現了高達92%的全負載效率及極低的待機功耗，更以簡化的系統設計、無需散熱片的緊湊方案以及顯著降低的總體成本，宣告了電源設計方式的根本性轉變，為高端家電、電動自行車充電器及工業應用帶來了前所未有的高效與便捷。
Power Integrations產品營銷總監Silvestro Fimiani 表示，“這不僅僅是一次產品升級——這是工程師進行電源設計方式的根本性轉變。幾十年來，隨著功率水平的提高，設計人員不得不轉向LLC等諧振拓撲。借助TOPSwitchGaN，我們將反激式拓撲推向了此前無法企及的功率范圍，使工程師能夠通過簡單得多的架構實現高效率和高性能。”
采用TOPSwitchGaN的集成解決方案在10%至100%的負載范圍內均能實現92%的效率，且待機和關機模式下的功耗低于50mW，輕松滿足歐洲能源相關產品 (ErP) 法規的要求。該器件無需同步整流即可實現這一性能，是高端家電、電動自行車充電器以及工業應用的理想選擇。
PowiGaN開關的RDS(ON)遠低于硅開關，因此導通損耗降低，顯著提升了反激式變換器的功率處理能力。這些新型器件采用800V耐壓的 PowiGaN開關，具有出色的抗浪涌能力及低開關損耗，可在高達150kHz的開關頻率下工作，最大限度地縮小變壓器尺寸。
在230V交流輸入電壓下（使用輸入電壓檢測的條件下），空載功耗遠低于50mW；當設備處于待機模式時，在230V交流輸入電壓下，輸入300mW功率時仍可提供高達210mW的輸出功率，作為設備的待機輔助供電。
Fimiani接著說道，“TOPSwitch是首款將離線式功率開關集成到小型封裝中的器件，自1994年以來已售出數十億顆，這一名稱代表著電源轉換領域的創新。工程師信賴TOPSwitch的高效率和易用性，而如今這些優勢將惠及更廣泛的設計領域。TOPSwitchGaN將反激式架構的功率范圍提升至前所未有的440W，讓反激式電路的應用范圍拓展至以往需要更復雜拓撲結構的領域。”

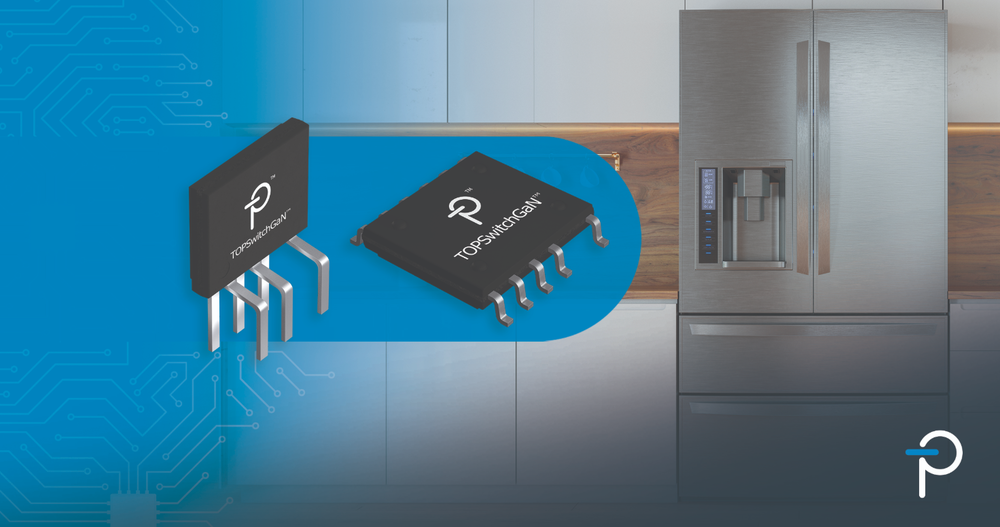

新款IC提供兩種封裝形式。針對超薄設計，扁平的eSOP?-12表面貼裝封裝可在無需散熱器的情況下實現135W（85–265VAC）的輸出功率，適用于家電等應用。eSIP?-7封裝的立式架構可以最大限度地減少PCB板的占板面積，且其熱阻與TO-220封裝器件相當。通過使用簡單的夾片安裝的金屬散熱片，可實現更寬的功率范圍，適用于電動工具、電動自行車和車庫門門禁控制等應用。由于TOPSwitchGaN IC與TinySwitch?-5離線開關電源IC引腳相兼容，設計人員可以對10W到440W功率范圍的應用采用相同的解決方案。
TOPSwitchGaN?系列的推出標志著反激式電源技術邁入了一個全新的高功率時代。它不僅成功消除了傳統設計中在100W以上功率段對復雜諧振拓撲的依賴，更憑借800V耐壓、低導通損耗及高達150kHz的開關頻率，實現了性能與成本的最佳平衡。從超薄家電到重型電動工具，該系列產品通過兼容的封裝設計和極具競爭力的價格（起售價1.00美元），為工程師提供了一套從10W覆蓋至440W的統一解決方案。隨著參考設計的同步發布，TOPSwitchGaN?必將加速推動電源行業向更高能效、更小體積及更易生產的方向演進，重新定義未來高能效功率轉換的標準。
